Škoda Rapid (NH) Instructieboekje (2012-2019): Werking

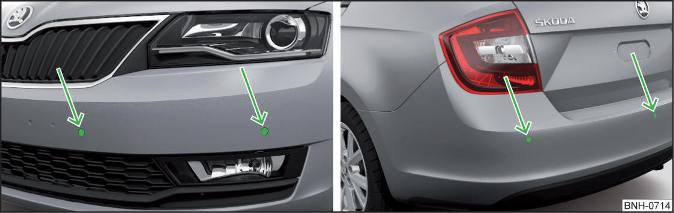

Afb. 193 Inbouwplaats van de sensoren aan linkerwagenzijde: Voorin / achterin

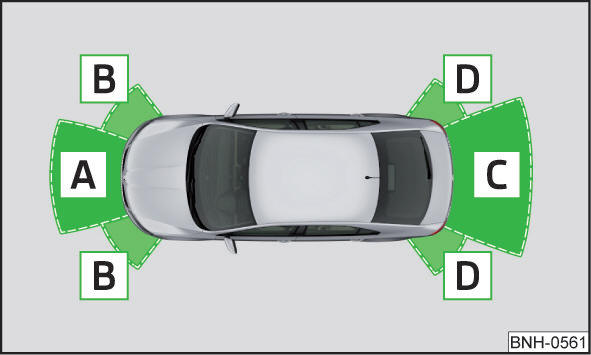

Afb. 194 Afgetast gebied en reikwijdte van de sensoren

Het systeem berekent met behulp van ultrasone golven de afstand tussen de bumper en een obstakel. De ultrasone sensoren bevinden zich afhankelijk van de wagenuitvoering in de achterbumper of eveneens in de voorbumper afb.

193.

Afhankelijk van de uitrusting zijn er de volgende systeemvarianten afb.

194.

• Variant 1: Waarschuwt voor obstakels in de gebieden C , D .
• Variant 2: Waarschuwt voor obstakels in de gebieden A , B , C , D .

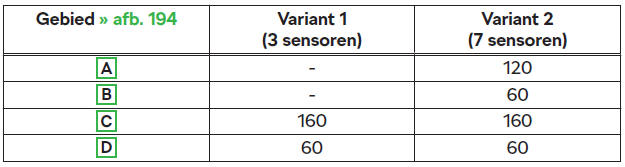

Globaal bereik van de sensoren (in cm)

Geluidssignalen

Met de vermindering van de afstand tot het obstakel wordt het interval tussen de akoestische signalen korter. Vanaf een afstand van ongeveer 30 cm tot het obstakel klinkt een aanhoudende toon - gevarenzone.

De akoestische signalen kunnen in het infotainment worden ingesteld.

Rijden met aanhangwagen

Tijdens het rijden met aanhangwagen resp. een ander op het aanhangwagenstopcontact aangesloten accessoire zijn alleen de gebieden A en B afb. 194 van het systeem actief.

Let op De geluidssignalen voor de obstakelherkenning aan voorzijde zijn af fabriek hoger dan die voor de obstakelherkenning aan achterzijde.
