Škoda Rapid (NH) Instructieboekje (2012-2019): Systeembeschrijving

Škoda Rapid (NH) Instructieboekje (2012-2019) / Veiligheid / Airbagsysteem / Beschrijving van het airbagsysteem / Systeembeschrijving

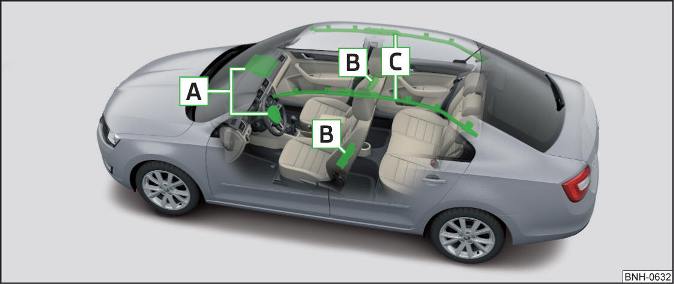

Afb. 19 Inbouwplaatsen van de airbags

Inbouwplaatsen van de airbags afb. 19

Voorairbags
Zij-airbags
Hoofdairbags

Bij het contact met de volledig opgeblazen airbag wordt de voorwaartse beweging van het lichaam gedempt en het verwondingsrisico voor de volgende lichaamsdelen verminderd.

Voorairbags - hoofd en bovenlichaam. De airbags zijn met het opschrift op het stuurwiel en op het dashboard aan bijrijderszijde gemarkeerd.
Zij-airbags - het gehele bovenlichaam (borst, buik, bekken) op de naar het portier gewende zijde. De airbags zijn gemarkeerd met een label met het opschrift aan de leuning van de voorstoelen.
Hoofdairbags - hoofd en hals. De airbags zijn met het opschrift op de B-stijlbekleding gemarkeerd.

Het airbagsysteem bestaat (afhankelijk van de wagenuitvoering) uit de volgende onderdelen.

Individuele airbags.
Controlelampje in het instrumentenpaneel.
Sleutelschakelaar voor bijrijdersvoorairbag.
Controlelampje voor de bijrijdersvoorairbag in het middenstuk van het dashboard.

Beschrijving van het airbagsysteem

Inleiding voor het onderwerp Het airbagsysteem biedt als aanvulling op de veiligheidsgordels een extra inzittendenbescherming bij ernstige aanrijdingen van voren en van opzij. De maximale besc ...

Airbagactivering

Afb. 20 Gasgevulde airbags Het airbagsysteem is alleen bij ingeschakeld contact actief. Bij het activeren wordt de airbag gevuld met gas en ontvouwt deze zich. Het opblazen van de airbag ge ...
