Škoda Rapid (NH) Instructieboekje (2012-2019): Motorkap openen en sluiten

Škoda Rapid (NH) Instructieboekje (2012-2019) / Raadgevingen voor het gebruik / Controleren en bijvullen / Motorruimte / Motorkap openen en sluiten

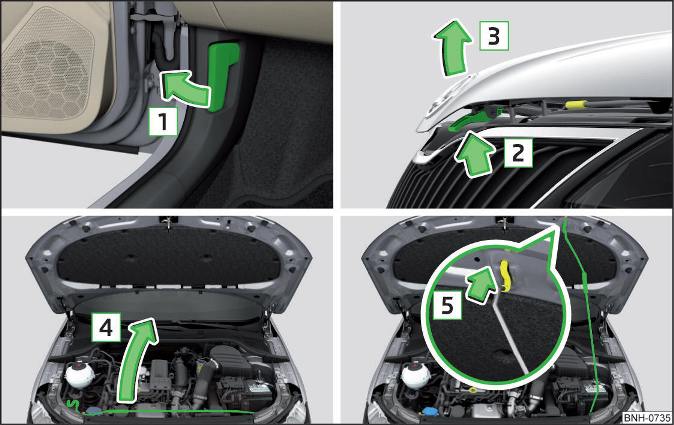

Afb. 225 Motorkap openen

Motorkap openen

Controleren of de ruitenwisserarmen niet van de voorruit zijn weggeklapt - gevaar voor beschadiging van de motorkap.
Het voorportier openen en in pijlrichting 1 aan de ontgrendelingshendel onder het dashboard trekken afb. 225.
De ontgrendelingshendel in pijlrichting 2 drukken, de motorkap wordt ontgrendeld.
De motorkap in pijlrichting 3 optillen.
De motorkapsteun in pijlrichting 4 uit de houder verwijderen.
De geopende klep tegenhouden door het uiteinde van de steun in pijlrichting 5 in de opening aan te brengen.

Motorkap sluiten

De motorkap optillen.
De motorkapsteun losmaken en in de daarvoor bestemde houder drukken.
De motorkap vanaf een hoogte van ongeveer 20 cm met een vlotte beweging sluiten, zodat deze correct wordt vergrendeld.

ATTENTIE

Nooit met een motorkap rijden die niet correct is gesloten - gevaar voor ongevallen!
Erop letten dat bij het sluiten van de motorkap geen lichaamsdelen worden ingeklemd - gevaar voor verwondingen!

VOORZICHTIG Bij het sluiten de motorkap "niet nadrukken" - gevaar voor beschadiging van de kap.
