Škoda Rapid (NH) Instructieboekje (2012-2019): Bagageruimteafdekking

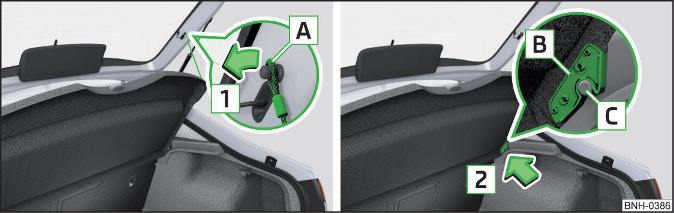

Afb. 105 Bagageruimteafdekking verwijderen

Als de ophangkoorden A afb. 105 aan de achterklep zijn bevestigd, wordt bij het openen van de achterklep de bagageruimteafdekking (hierna afdekking) mee opgetild.

De afdekking kan uit de wagen worden verwijderd en evt. achter de achterbankleuning in de zogenaamde "inbouwstand" worden opgeborgen afb. 106.

De maximaal toegestane belasting van de afdekking bedraagt 1 kg.

Uitbouwen

• Aan de beide zijden van de achterklep de ophangkoorden A in pijlrichting 1 loshaken afb. 105.
• De opgetilde afdekking vasthouden en aan beide zijkanten tegen de onderzijde van de afdekking bij de houders C drukken.
• De afdekking in pijlrichting 2 verwijderen.

Inbouwen

• De steunen B op de afdekking boven de houders C op de zijbekleding plaatsen afb. 105.
• Aan beide zijden op de bovenzijde van de afdekking bij de houders C drukken.

  De steunen B moeten in de houders C aan beide zijden van de bagageruimte vastklikken.

• Aan de beide zijden van de achterklep de ophangkoorden A vasthaken.

ATTENTIE Tijdens het rijden mogen zich geen voorwerpen op de afdekking bevinden - gevaar voor verwondingen bij een plotselinge remmanoeuvre of een aanrijding!

VOORZICHTIG

Op de volgende aanwijzingen letten, om het kantelen van de afdekking en daardoor het beschadigen van de afdekking en de zijbekleding te voorkomen.

• De afdekking moet op juiste wijze worden geplaatst en de lading mag niet hoger zijn dan de afdekking.
• De afdekking mag in opgetilde stand niet door kanteling tegen het achterkleprubber drukken.
• In de spleet tussen de afdekking in de bovenste stand en de rugleuning mag zich geen enkel voorwerp bevinden.
