Škoda Rapid (NH) Instructieboekje (2012-2019): Achterlicht uit- en inbouwen

Škoda Rapid (NH) Instructieboekje (2012-2019) / Tips om het zelf te doen / Zekeringen en gloeilampjes / Gloeilampjes / Achterlicht uit- en inbouwen

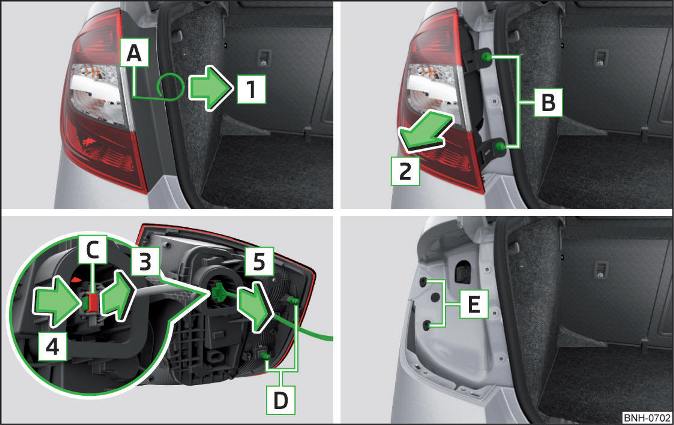

Afb. 271 Achterlicht uitbouwen / stekker lostrekken

Uitbouwen

De achterklep openen.
In opening A afb. 271 de beugel voor het lostrekken van de wieldoppen inbrengen.
De afdekking verwijderen door de haak in pijlrichting 1 te trekken.
De schroeven B met de schroevendraaier uit het wagengereedschap losdraaien.
Het lampje vastpakken en in pijlrichting 2 voorzichtig eruit trekken.
De vergrendeling C op de stekker in pijlrichting 3 trekken.
De borgnok van de stekker in pijlrichting 4 drukken en de stekker voorzichtig in pijlrichting 5 eruit trekken.

Inbouwen

De stekker op het achterlicht aansluiten en goed vergrendelen.
De vergrendeling tegen de pijlrichting in 3 borgen.
Het achterlicht met de nokken D in de uitsparingen E in de carrosserie aanbrengen afb. 271.
Het achterlicht voorzichtig erin drukken.
Het lampje vastdraaien en de afdekking aanbrengen. De afdekking moet correct vastklikken.
De achterklep sluiten.

VOORZICHTIG

Let erop dat bij het inbouwen van het achterlicht de kabelstreng niet wordt ingeklemd tussen de carrosserie en de verlichting - gevaar voor beschadiging van de elektrische installatie en waterlekkage.
Wij adviseren, om bij onzekerheid of de kabelstreng niet is ingeklemd, de aansluiting van het achterlicht door een specialist te laten controleren.
Bij het uit- en inbouwen van het achterlicht erop letten, dat de lak van de wagen en het achterlicht niet worden beschadigd.
