Škoda Rapid (NH) Instructieboekje (2012-2019): Aanhangwagen (accessoire) aan- en loskoppelen

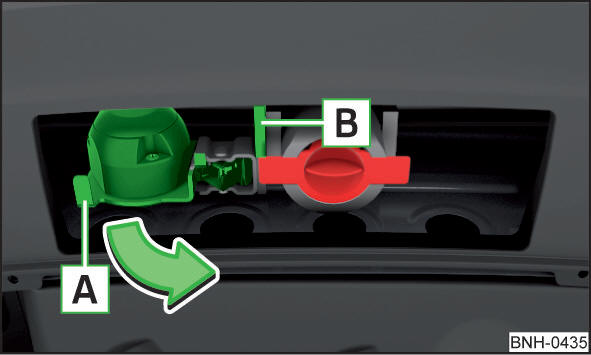

Afb. 221 13-polig stopcontact eruit zwenken, bevestigingsoog

Aan- en loskoppelen

• De kogelkop inbouwen en de beschermkap 3 afb. 211 op  verwijderen.
• De aanhangwagen (de accessoire) op de kogelkop bevestigen.
• Het 13-polige stopcontact bij de greep A vastpakken en in pijlrichting zwenken afb. 221.
• De stekker van de aanhangwagen (de accessoire) in het 13-polige stopcontact steken. (Als de aanhangwagen/de accessoire over een 7-polige stekker beschikt, een overeenkomstige adapter uit de originele ŠKODA accessoires gebruiken).
• De losbreekkabel van de aanhangwagen in het borgoog B haken (de losbreekkabel moet in alle aanhangwagenstanden ten opzichte van de wagen doorhangen).

Het loskoppelen gebeurt in omgekeerde volgorde.

Buitenspiegels

Als het verkeer achter de aanhangwagen niet kan worden overzien, moeten er extra buitenspiegels worden geplaatst.

Koplampen

De voorzijde van de wagen kan bij aangekoppelde aanhangwagen (accessoire) omhoogkomen en de verlichting kan andere verkeersdeelnemers verblinden.

Lichtbundelhoogte van de koplampen aanpassen.

Voeding van het aanhangwagen-/accessoirestroomcircuit

Bij de elektrische verbinding tussen de wagen en de aanhangwagen (accessoire) wordt de aanhangwagen (accessoire) door de wagen van stroom voorzien (zowel bij in- als uitgeschakeld contact).

Bij afgezette motor wordt de wagenaccu door een ingeschakelde verbruiker ontladen.

Bij geringe laadtoestand van de wagenaccu wordt de stroomvoorziening naar de aanhangwagen (de accessoire) onderbroken.

ATTENTIE

• Een onjuist aangesloten elektrische installatie van de aanhangwagen (de accessoire) kan tot ongevallen of zware verwondingen door stroomschokken leiden.
• Geen aanpassingen aan de elektrische installatie van de wagen en de aanhangwagen (de accessoire) uitvoeren - gevaar voor ongevallen of zware verwondingen door stroomschokken.
• Na de elektrische verbinding tussen de wagen en de aanhangwagen (accessoire) moet de aanhangwagen-/accessoireverlichting op goede werking worden gecontroleerd.
• Het borgoog nooit gebruiken voor het afslepen - gevaar voor ongevallen

VOORZICHTIG

• Een onjuist aangesloten elektrische installatie van de aanhangwagen (de accessoire) kan tot een defecte wagenelektronica leiden.
• De totale vermogensopname van alle op het aanhangwagen-/accessoirestroomcircuit aangesloten verbruikers mag maximaal 350 watt bedragen, anders bestaat er gevaar voor beschadiging van de elektrische installatie van de wagen.
