Hyundai i30 Instructieboekje (2016-2024): Type B

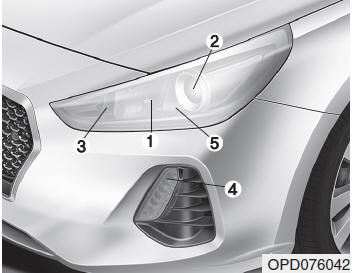

1. Koplamp (grootlicht)
2. Koplamp (dimlicht)
3. Richtingaanwijzer
4. Parkeerlicht en dagrijverlichting
5. Statische bochtverlichting

• Behandel halogeenlampen altijd voorzichtig om krassen te voorkomen. Voorkom contact met vloeistoffen wanneer de lampen branden.

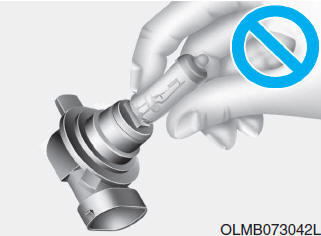

• Raak het glas nooit met de vingers aan. Door achtergebleven vet kan de lamp te heet worden en knappen wanneer deze brandt.
• De lamp mag alleen in gemonteerde toestand worden ingeschakeld.
• Vervang een beschadigde of gebarsten lamp direct en gooi deze niet zomaar weg.

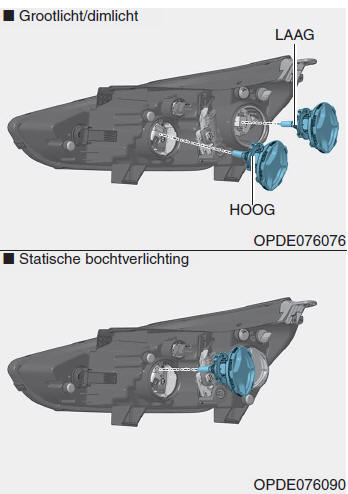

Koplamp en statische bochtverlichting

1. Open de motorkap.

2. Neem de minpool los van de accu.

3. Verwijder de afdekkap van de gloeilamp door de kap linksom te draaien.

4. Neem de stekker los van de gloeilamp.

5. Verwijder de gloeilamp uit de koplampunit.

6. Plaats een nieuwe lamp.

7. Sluit de stekker van de gloeilamp aan.

8. Plaats de afdekkap van de gloeilamp door hem rechtsom te draaien.

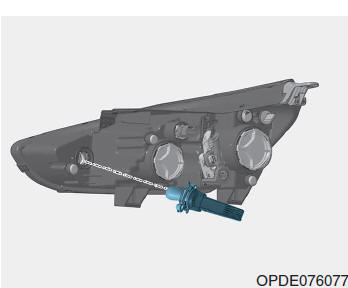

Richtingaanwijzer

1. Open de motorkap.

2. Neem de minpool los van de accu.

3. Verwijder de fitting uit de lichtunit door de fitting linksom te draaien tot de nokjes ervan in lijn liggen met de uitsparingen van de lichtunit.

4. Verwijder de lamp uit de fitting door de lamp in te drukken en te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting. Trek de lamp uit de fitting.

5. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.

6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit.

7. Duw de fitting in de lichtunit en draai de fitting rechtsom.

Parkeerlicht en dagrijverlichting We adviseren u, als de LED-verlichting niet werkt, de auto te laten controleren door een officiële HYUNDAI-dealer.
