Chevrolet Volt Instructieboekje (2011-2019): Zekeringenkast instrumentenpaneel (rechterkant)
De rechter zekeringenkast van het instrumentenpaneel bevindt zich aan het rechter einde van het instrumentenpaneel.
Trek het zekeringenpaneelklepje naar buiten om bij de zekeringen te komen.
Om de klep weer aan te brengen steekt u eerst de onderste lip erin en dan duwt u de klep weer op de oorspronkelijke plaats.

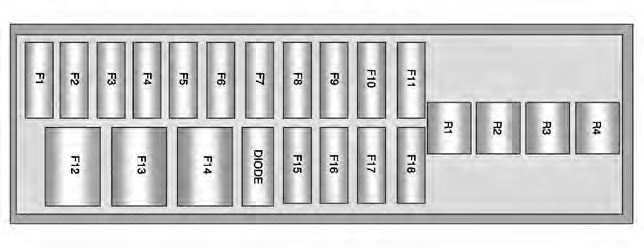

Zekeringenkast instrumentenpaneel
Er bevindt zich een zekeringtrekker in de zekeringenkast in de motorruimte.
Het voertuig beschikt mogelijk niet over alle getoonde zekeringen, relais en functies.
| Zekeringen | Functie |
| F1 | Achtergrondverlichting stuurwielschakelaar |
| F2 | Stuurkolomslot (stuur rechts) |
| F3 | Groep (stuur rechts)/ telefoon met handsfreefunctie (stuur links) |
| F4 | Carrosserieregelmodule 3/rechter koplamp |
| F5 | Carrosserieregelmodule 2/elektronica carrosserieregelmodule/ achterkleplicht/ rechter verlichting overdag/keuzehendelslot/ achtergrondverlichting schakelaars/mistachterlicht |
| F6 | Carrosserieregelmodule 5/regeling relais permanente accessoirevoeding/ richtingaanwijzerlamp rechtsvoor/rem- en richtingaanwijzerlamp linksachter/ rechter parkeerlichten/ PRNDL op afstand |
| F7 | Carrosserieregelmodule 6/kaartleeslampen/ instapverlichting/ achteruitrijlicht |
| F8 | Carrosserieregelmodule 7/richtingaanwijzer linksvoor/remen richtingaanwijzerlamp rechtsachter/ regeling kinderslotrelais |
| F9 | Carrosserieregelmodule 8/sloten |
| F10 | Datalinkconnector, rechts (secundair, stuur links), datalinkconnector, rechts (primair, stuur rechts) |
| F11 | Ruitbreuk- en hellingshoeksensor (indien aanwezig) |
| F12 | Aanjagermotor (stuur links) |
| F13 | Leeg |
| F14 | Leeg |
| F15 | Leeg |
| F16 | Leeg |
| F17 | Leeg |
| F18 | Leeg |
| Relais | Functie |
| R1 | Leeg |
| R2 | Leeg |
| R3 | Leeg |
| R4 | Schietervergrendeling (indien aanwezig, stuur rechts), kinderslot (stuur links) |
| Dioden | Functie |
| DIODE | Leeg |
Zekeringenkast instrumentenpaneel (linkerkant)
De linker zekeringenkast van het instrumentenpaneel bevindt zich aan het linker einde van het instrumentenpaneel. Trek het zekeringenpaneelklepje naar buiten om bij de zekeringen te komen. Om de ...
Zekeringenkast in bagageruimte
De zekeringenkast in de bagageruimte bevindt zich aan de linkerkant van de bagageruimte achter de verwijderbare afdekking. Open de vergrendeling om de afdekking te verwijderen en de zekeringenkast ...
