Chevrolet Volt Instructieboekje (2011-2019): Motorluchtfilter

Zie Overzicht motorruimte voor de locatie van het motorluchtfilter.

Wanneer motorluchtfilter inspecteren?

Controleer/vervang het luchtfilter volgens de intervallen in het serviceschema.

Zie Periodiek onderhoud. In geval van stoffige of vuile rijomstandigheden moet het luchtfilter bij elke olieverversingsbeurt worden gecontroleerd.

Hoe motorluchtfilter inspecteren?

Om het luchtfilter te inspecteren verwijdert u het uit de motorluchtfiltereenheid en schudt u het zachtjes om los stof en vuil te verwijderen.

Indien aangekoekt vuil op het luchtfilter aanwezig blijft, is een nieuw luchtfilter nodig.

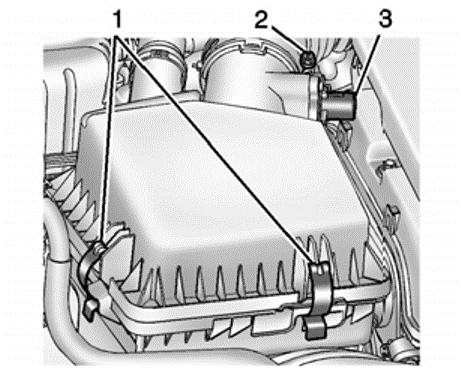

1. Bevestigingsklemmen
2. Luchtkanaalklem
3. Elektrische connector

Luchtfilter inspecteren of vervangen:

1. Open de motorkap. Zie Motorkap.
2. Zoek de motorluchtfiltereenheid op aan de passagierskant van de motorruimte. Zie Overzicht motorruimte.
3. Koppel het luchtkanaal los door de luchtkanaalklem (2) los te maken.
4. Koppel de stekker (3) los.
5. Haal de bevestigingsklemmen (1) uit de motorluchtfiltereenheid.
6. Draai en kantel het luchtfilterdeksel een beetje omhoog en schuif het naar buiten. Verwijder het luchtfilter.

Hoe motorluchtfilter weer installeren?

1. Installeer het luchtfilter in de motorluchtfiltereenheid. De buitenste luchtfilterafdichting moet correct in de motorluchtfiltereenheid worden aangebracht.
2. Breng het luchtfilterdeksel weer aan door het omlaag te brengen tot het de onderkant van de motorluchtfiltereenheid raakt.

   Plaats de bevestigingsklemmen (1) op de motorluchtfiltereenheid en zet ze vast. De achterste lippen moeten in het onderste deel van het luchtfilter worden vastgezet.

3. Koppel het luchtkanaal weer vast en zet de luchtkanaalklem (2) vast.
4. Sluit de stekker weer aan (3).

WAARSCHUWING Indien de motor zonder luchtfilter wordt gestart, bestaat er verbrandingsgevaar voor uzelf en anderen. Het luchtfilter zorgt niet alleen voor reiniging van de lucht, maar houdt ook de vlammen tegen bij terugslag van de motor.

Wees voorzichtig als u werkzaamheden aan de motor uitvoert en rijd niet met verwijderd luchtfilter.

Let op: Wanneer het luchtfilter verwijderd is, kan vuil gemakkelijk in de motor komen, waardoor deze beschadigd kan raken. Laat het luchtfilter altijd op zijn plek wanneer u rijdt.
